IBOX-500 + VDM-700HD（車載用　ARMベースCPU搭載小型PC + 車載用LCDモニタ）

主な特徴

  • i.MX 8QuadXPlus Automotive AEC-Q100 Grade 3 プロセッサー搭載
  • 小型PCとLCDをケーブル1本で接続可能（映像、タッチスクリーン、オーディオ、電源）

使用事例

  • フリート管理、車内表示、EVステーション等

製品仕様

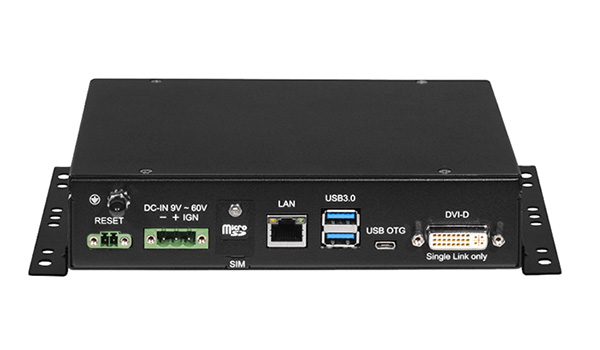

製品仕様IBOX-500
CPUNXP i.MX 8QuadXPlus Automotive AEC-Q100 Grade 3 プロセッサー
4x Arm Cortex®-A35 コア 最大 1.2GHz, 512KB L2 キャッシュ
& 1x Arm Cortex®-M4F コア 最大 264 MHz
メモリ3GB LPDDR4 オンボードメモリ
内蔵センサー加速度センサー, ジャイロスコープ, 磁気センサー
LAN（RJ-45）1x GbE
グラフィック（CPU）1 × GC7000Lite with 4 x Vec4 shader cores（16 execution units）
ディスプレイ1x DVI-D シングルリンク（SINTRONES 独自のピン定義）
最大解像度 : 1920 x 1080 @ 60Hz
ストレージ1x 32GB eMMC 5.1 オンボードフラッシュ
1x Micro SDスロット
拡張1x M.2 B Key 3042/3052（1x nano SIMスロット）
1x M.2 B Key 2242 （for GPS）
1x M.2 A-E Key（for Wi-Fi）
COM（D-sub 9ピン）2x RS-232
USB2x USB3.2 Gen1（5 Gbps）
1x USB2.0 OTG
DI/O（D-sub 15ピン）8x DI（5~60VDC）, 4x DO（5VDC, 100mA）
CANバス（D-sub 9ピン）3x CAN / CAN FD
対応OSYocto Linux
入力電圧9V～60V DC入力
電源コネクタ3ピン ターミナルブロック
電源管理車両用パワーイグニッション機能搭載
電源保護機能自動回復短絡保護機能
動作温度-40°C～70°C
保存温度-40°C～80°C
湿度10%～90% （結露無し）
耐振動（SSD時）IEC60068-2-64　2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating
耐衝撃（SSD時）MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G（11ms）
規格/認証CE、FCC Class A、E13、ECE R118
外形寸法214（W）x 150（D）x 43（H）mm
重量1kg
固定方式ウォールマウント

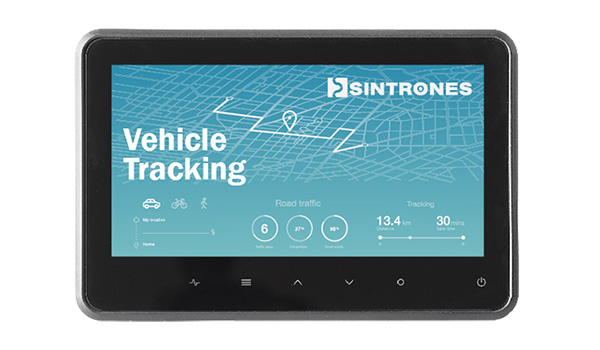

製品仕様VDM-700HD
画面サイズ7"
アスペクト比16 : 9
解像度1280 x 720（HD）
表示エリア156.48（H）× 80.136（V） mm
視野角80 / 80 / 80 / 80 °
輝度560 nits（標準）
コントラスト比1000：1（標準）
バックライトLED
タッチスクリーン投影型静電容量式マルチタッチスクリーン
マルチI/O1x DVI-D 29 ピン コネクタ DVI-D シングルリンク ビデオ用
タッチ（USB 2.0）、ライン入力、マイク出力、DC 9~48V 電源入力
* SINTRONES オプション ケーブルのみの SINTRONES カスタムピン定義
ディスプレイ（2台目）1x HDMI
ファンクションキー6x タッチホットキー
オーディオ2x Mic-in, ステレオスピーカー
入力電圧9V～48V DC入力
動作温度-20°C～60°C
保存温度-40°C～80°C
湿度10%～90% （結露無し）
耐振動IEC60068-2-64　2.5 Grms, 5 - 500 Hz, 1 hr/axis
MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating
耐衝撃MIL-STD-810G, Method 516.6, Procedure I,
トラック & セミトレーラー=15G（11ms）
規格/認証CE、FCC Class A、E13
外形寸法188.5（W）x 124.2（D）x 31.4（H）mm
重量510g
防塵防水規格/span>正面 : IP65
その他 : IP4X
固定方式VESA 75mm
